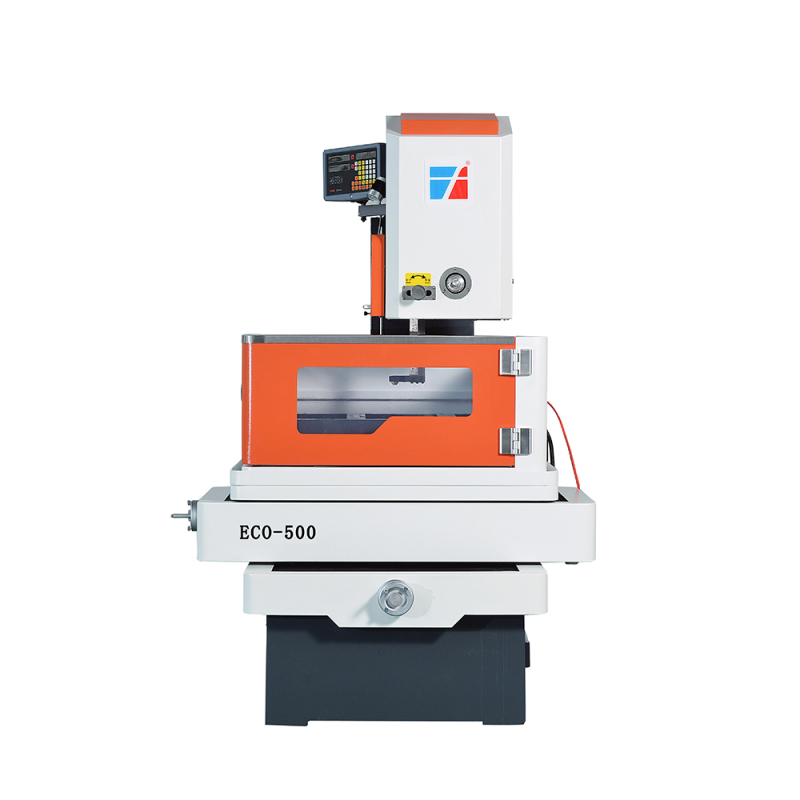

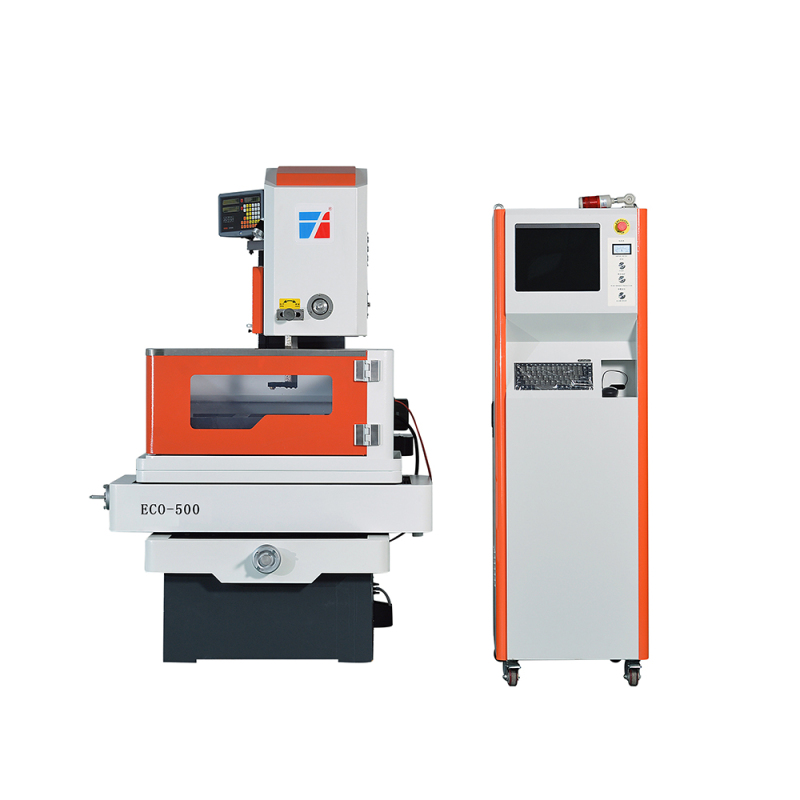

ECO-500 High Performance Middle Speed CNC Wire EDM Machine - Easy to Operate
Contact Now
Description
产品描述
同方数控全伺服闭环（TF系列）中型线切割机采用慢走丝结构制造，机身（TF系列）部分采用“凸”形机座（低速线切割机的基础）。沿 Y 方向移动时，工件不会移出本体部分，大大提高了机床运动学的刚度，保证了机床的长期稳定性。X轴和Y轴均采用台湾高精度直线导轨和台湾高精度滚珠丝杠，并采用日本松下交流伺服电机直接驱动，保证了机床长期使用的高精度，避免了移动时的传动误差！为了响应市场需求，该公司还推出了 ECO 系列。采用“▋”形机座，台湾上银直线导轨，高精度滚珠丝杠。在保证机器质量的同时，也大大降低了客户的预算。以下是TF系列机器的主要参数：
1. 标准最大切割锥度：±6°/80mm;（±10° 可选）
2、精度≤±0.0025mm，定位精度≤±0.0025mm，符合GB7926-2005标准;
3. 最佳表面粗糙度 Ra≤0.8μm;
4、钼丝直径：0.12-0.2mm;
5. 最高切割速度 ≥200mm²/min;
6、电压：三相380V（单相220V、三相220V或其他电压可定制），功率：2.8KW;
7、工作液：水性乳液。
|
类型
|
ECO-500 系列
|
|
工作台尺寸
|
1070*750mm
|
|
工作台行程
|
500*700mm
|
|
最大切割斜率/工件厚度
|
±6°/80
|
|
主轴行程（电动可调）
|
300 毫米
|
|
最大载重
能力 |
800kg
|
|
总重量
|
2000kg
|
|
外形尺寸
|
2100*1800*2000mm
|
|
气压
|
86-106 千帕
|
|
最大切割速度
|
≥200 平方毫米/分钟
|
|
最佳加工表面粗糙度
|
R≤0.8微米
|
|
线径
|
φ0.12-0.2毫米
|
|
线筒送丝速度
|
变频调速
|
|
工作液
|
耿耿
|
|
最小机械当量
|
1微米
|
|
处理电源电流
|
0~20 安培
|
|
最大工作电流
|
8 安培
|
|
多刀切割精度
|
≤±0.0025 毫米
|
|
输出 pluse 间隙与脉冲宽度的比率
|
2~15
|
|
处理电源的空载电压
|
100伏
|
|
消耗的功率
|
≤2.8KW
|
|
电力
|
380V±10%/50/60Hz/2kVA
|
|
The temperature
|
Temperature 15-30℃ / Humidity 40-80%
|
|
Model
|
Motor type
|
Machine base type
|
Worktable travel(mm)
|
Worktable size (mm)
|
Max. cutting thickness(mm)
|
Max. load(kg)
|
Dimensions(mm)
|
Weight(kg)
|
|
SF-320
|
servo motor
|
"凸" shape
|
400*320
|
760*520
|
250（optional500）
|
400
|
1720*1300*1800
|
1860
|
|
SF-400
|
servo motor
|
"凸" shape
|
500*400
|
850*600
|
250（optional500）
|
500
|
1850*1420*1800
|
2160
|
|
SF-500
|
servo motor
|
"凸" shape
|
630*500
|
1000*750
|
300（optional500）
|
800
|
2050*1600*1900
|
2750
|
|
SF-630
|
servo motor
|
"凸" shape
|
800*630
|
1170*830
|
350（optional500）
|
1000
|
2300*2100*2160
|
3800
|
|
SF-800
|
servo motor
|
"凸" shape
|
800*1200
|
1600*1050
|
500（optional850）
|
1500
|
2600*2400*2500
|
5000
|
|
SF-1000
|
servo motor
|
"凸" shape
|
1000*1400
|
1800*1250
|
500（optional850）
|
2000
|
2800*2600*2500
|
6500
|
|
SF-1200
|
servo motor
|
"凸" shape
|
1200*1600
|
2020*1470
|
500（optional850）
|
2000
|
3600*2800*2800
|
8000
|
|
ECO-320
|
stepper motor
|
“▋”shape
|
320*400
|
760*550
|
250（optional500）
|
400
|
1700*1400*1900
|
1500
|
|
ECO-400
|
stepper motor
|
“▋”shape
|
400*550
|
860*600
|
250（optional500）
|
600
|
1800*1500*1900
|
1800
|
|
ECO-500 系列
|
步进电机
|
▋ 形状
|
500*700
|
1070*750
|
300（可选500）
|
800
|
2100*1800*2000
|
2000
|
