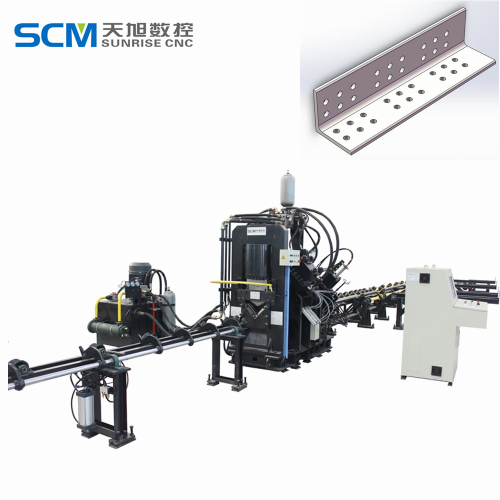

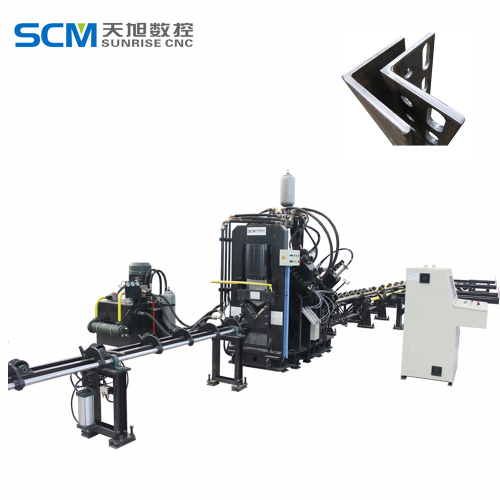

High Speed CNC Angle Punching Machine TAPM1010
Contact Now
Description
Product description
高速数控角度冲孔机 TAPM1010
TAPM1010 型角钢数控冲孔、打标和切割机是一种数控角线设备。它主要用于角度冲孔、打标和切割。广泛应用于通信塔、输电塔等行业。

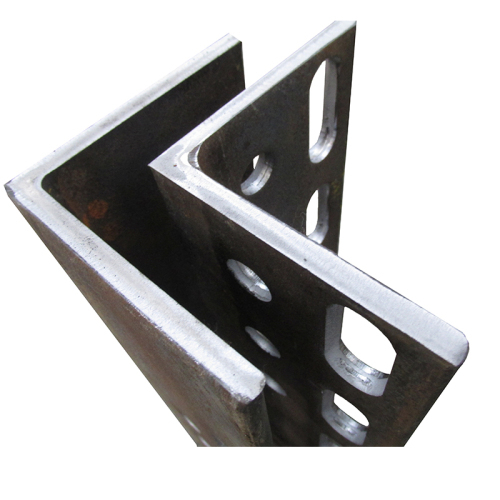

这款数控角线机是加工角度的小型机型，角度尺寸为40*40*3mm-100*100*10mm。角钢的材料将为 Q345。冲压力为 600/1000KN。数控角线机每侧有两个/三个冲头。
角度加工机共有三个 CNC 轴。这条角线是单刀片切割（SCM 也有双刀片切割角线机）。
这种角度冲孔、打标和切割机可以加工最大长度为 10 或 12 米的毛坯角度。成品天使的最大长度为 8 m。
数控角度机的布局可以是A型布局和B型布局。客户可以根据他们的车间进行选择。
该机器是角钢塔行业领域中用于角钢冲压、标记和剪切的专用设备，主要由横向输送机、旋转装载系统、进料输送机、数控进料车、冲孔单元、标记单元、切割单元、卸载输送机以及液压、电气和气动系统等组成。
产品特点：
1.采用数控技术，伺服电机进给，效率高，工件精度稳定。关键液压、气动和电气部件全部进口。2、每侧有三套冲头和模具，可安装三种不同直径的冲头，一次可加工所有孔。
3. 电脑具有中/英文界面，操作简单，可显示工件图纸。 编程简单，可以手动编程，也可以使用放样软件生成的程序。 我可以读取 TEKLA 软件生成的 NC.1 文件。
4. CNC 进给托架由伺服电机驱动。 光电编码器将信息反馈回来。 C失回路控制，确保高定位精度。
5. 自动完成打标、冲孔和剪切，所有成品角度都可以通过气动翻转装置卸载，以减轻工作强度。
6、控制系统由上位机、伺服电机、PLC、外部检查传感器等组成。只需输入工件的尺寸，即可进行加工。 此外，还可以根据工件编号存储、选择、显示和通信程序。
7. Marking 单元采用封闭框架，刚性好。 打版单元上固定了四组字符框，可通过程序进行选择。
8. TAPM2020A 刀片更换，无碎屑。 TAPM2020 TAPM2020C为增强型号，冲孔、打标和剪切气缸更大;
9. 具有避免剪切功能，以便处理定长角度。具有 故障自诊断功能。
