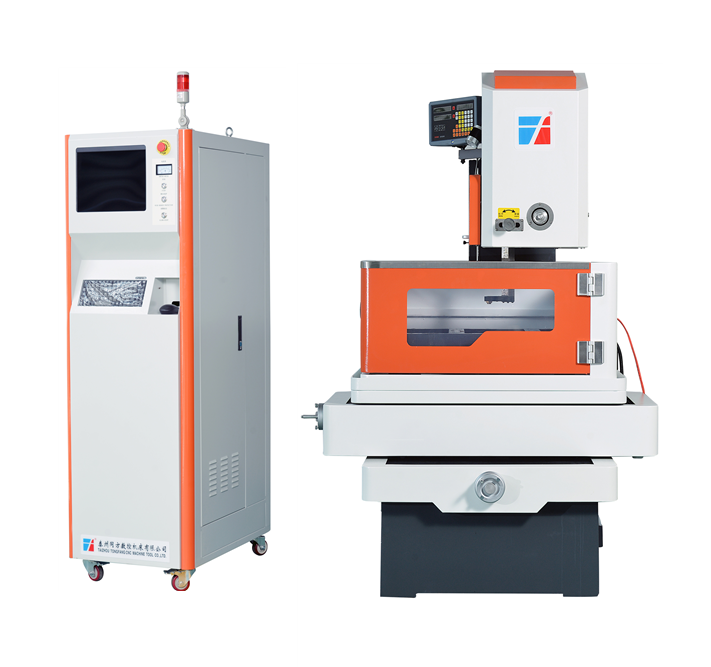

ECO320: Ra0.8 Best Surface Roughness for Wire Cut EDM CNC Machines

Product ID: 66859379

ECO320: Ra0.8 Best Surface Roughness for Wire Cut EDM CNC Machines

Contact Now

Description

产品描述

合作

PRODUCT DISPLAY

产品信息

同方数控全伺服闭环（TF系列）中型线切割机采用慢走丝结构制造，机身（TF系列）部分采用“凸”形机座（低速线切割机的基础）。沿 Y 方向移动时，工件不会移出本体部分，大大提高了机床运动学的刚度，保证了机床的长期稳定性。X轴和Y轴均采用台湾高精度直线导轨和台湾高精度滚珠丝杠，并采用日本松下交流伺服电机直接驱动，保证了机床长期使用的高精度，避免了移动时的传动误差！为了响应市场需求，该公司还推出了 ECO 系列。采用“▋”形机座，台湾上银直线导轨，高精度滚珠丝杠。在保证机器质量的同时，也大大降低了客户的预算。以下是TF系列机器的主要参数：

1. Standard maximum cutting taper: ±6°/80mm; (±10° optional)
2. Accuracy ≤±0.0025mm, positioning accuracy ≤±0.0025mm, in line with GB7926-2005 standard;
3. The best surface roughness Ra≤0.8μm;
4. Molybdenum wire diameter: 0.12-0.2mm;
5. Max. Cutting speed ≥200mm²/min;
6. Voltage: three-phase 380V (single-phase 220V, three-phase 220V or other voltages can be
customized), power: 2.8KW;

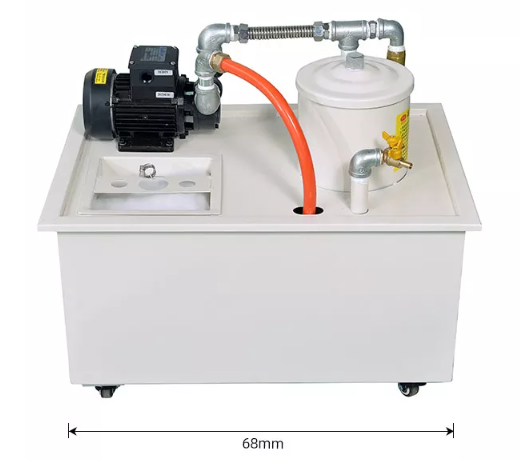

7. Working fluid: water-based emulsion.

型	电机类型	机器底座类型	工作台行程（mm）	工作台尺寸（mm）	最大切割厚度（mm）	最大负载（kg）	外形尺寸（mm）
SF-320型	伺服电机	“凸”形状	400*320	760*520	250	400	172013001800
SF-400 型	伺服电机	“凸”形状	500*400	850*600	250	500	185014201800
SF-500 型	伺服电机	“凸”形状	630*500	1000*750	300	800	205016001900
SF-630 型	伺服电机	“凸”形状	800*630	1170*830	350	1000	230021002160
SF-800 型	伺服电机	“凸”形状	800*1200	1600*1050	250	1500	260024002500
SF-1000 型	伺服电机	“凸”形状	1000*1400	1800*1250	500	2000	280026002500
SF-1200型	伺服电机	“凸”形状	1200*1600	2020*1470	500	2000	360028002800
ECO-320 系列	步进电机	▋ 形状	320*400	760*550	250	400	170014001900
ECO-400 系列	步进电机	▋ 形状	400*550	860*600	250	600	180015001900
ECO-500 系列	步进电机	▋ 形状	500*700	1070*750	300	800	210018002000
